插入式渦街流量計
一、儀表概述：
普通插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。
二、測量原理：
普通插入式渦街流量計的渦街測量頭（即小口徑渦街流量傳感器）是利用“卡門渦街”原理研制而成.在渦街測量頭表體中,垂直的插入一根三角柱即旋渦發生體,當表體中有介質流過時,則在三角柱的兩側交替的產生方向相反有規則的卡門渦街,其旋渦的信號頻率是由壓電元件制成檢測頭,檢測出來一側旋渦的分離頻率與介質的流動速度成正比,見公式 f=V*St/1-1.27d/D
式中： f-三角柱一側旋渦分離頻率,（Hz）；
St-斯特羅哈系常數；
V--管道內平均流速,（m/s）；
d--三角柱特征寬度,（m）；
D--測量頭內徑,（m）。
通過大量的實驗測試,確定渦街測量頭的儀表系數K.公式如下：
K0=f/V點
式中：K0-測量頭儀表系數,（1/m）;
V點-測量頭所在點處的速度,（m/s）.
根據流速V與管道內流量的關系,可以確定插入式渦街流量傳感器在不同管道下的儀表系數KT（1/m3）,從而確定管道內平均流速和體積流量。
三、應用場合：

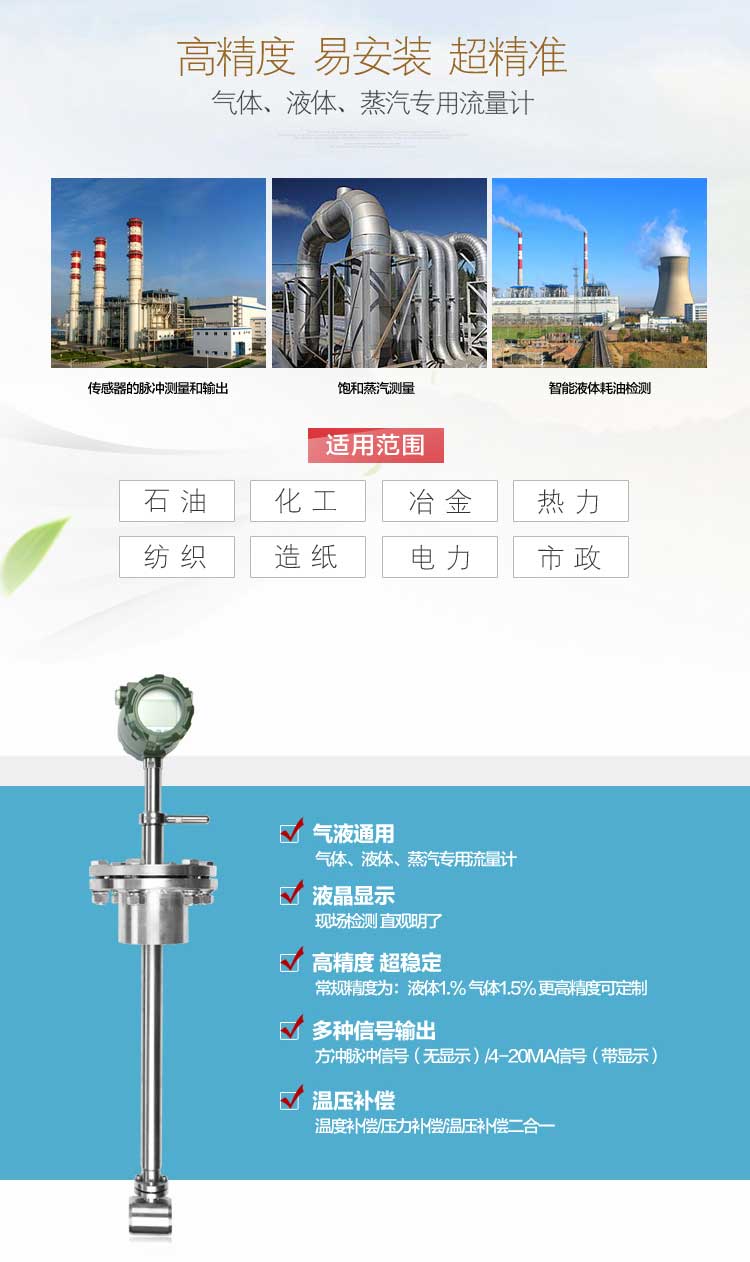

插入式渦街流量計**適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮?dú)鈿錃狻⑻烊粴?、煤氣等?、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
四、獨特優勢：
1、采用**數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號；
2、散熱器結構采用橫放型結構，比采用豎放型散熱器結構的流量計，更少的將熱量傳遞到放大部分，而且散熱面積大，散熱更快，使傳感器的可靠性更高，壽命更長；
3、通過長時間對渦街流量計進行的大量波形分析和頻譜分析，設計出了理想的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用**的數控車床進行加工，確保加工的同軸度和光潔度等精度，配合特殊的工藝處理，從而克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。這是我公司在制作渦街流量計方面的技術獨特優勢。
五、性能特點：
1、采用微功耗****，科技含量高，性能穩定，精度高，壽命長，技術及部件均為進口。
2、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠
3、抗震性能好，零點無漂移，有效消除外界振動影響。
4、輸出是與流量成正比的脈沖信號，無零點漂移，
5、測量范圍寬，量程比可達10:1。

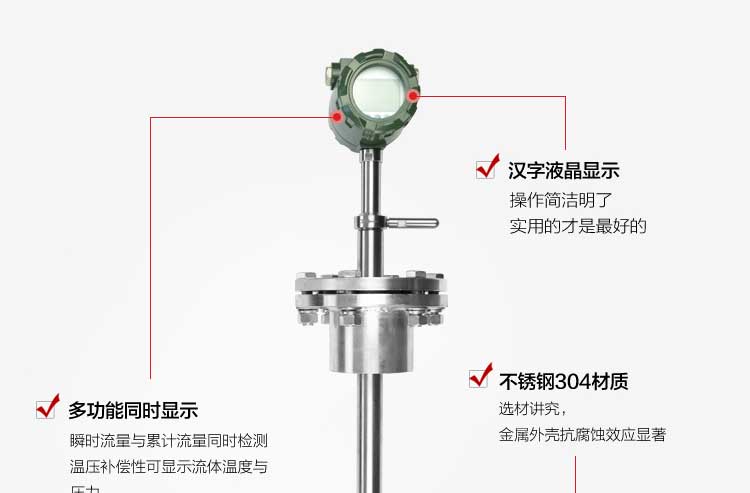

6、現場液晶顯示，同時瞬時流量顯示、累計總量顯示、百分比顯示、頻率顯示、不必輪流切換。
7、就地按鍵設置，方便參數調整，無需手持通訊器。
8、 壓力損失較小，動態測量范圍寬，運行費用低，*節能。
9、密度計算、溫度、壓力補償計算，補償計算公式在線檢驗。
10、0-5KHZpinlv輸出、4-20MA輸出或HATR通訊、Modbus協議通訊，可與工業自動化系統連接。
11、根據現場要求可將傳感器與儀表分離，實行分體控制與遠程控制。

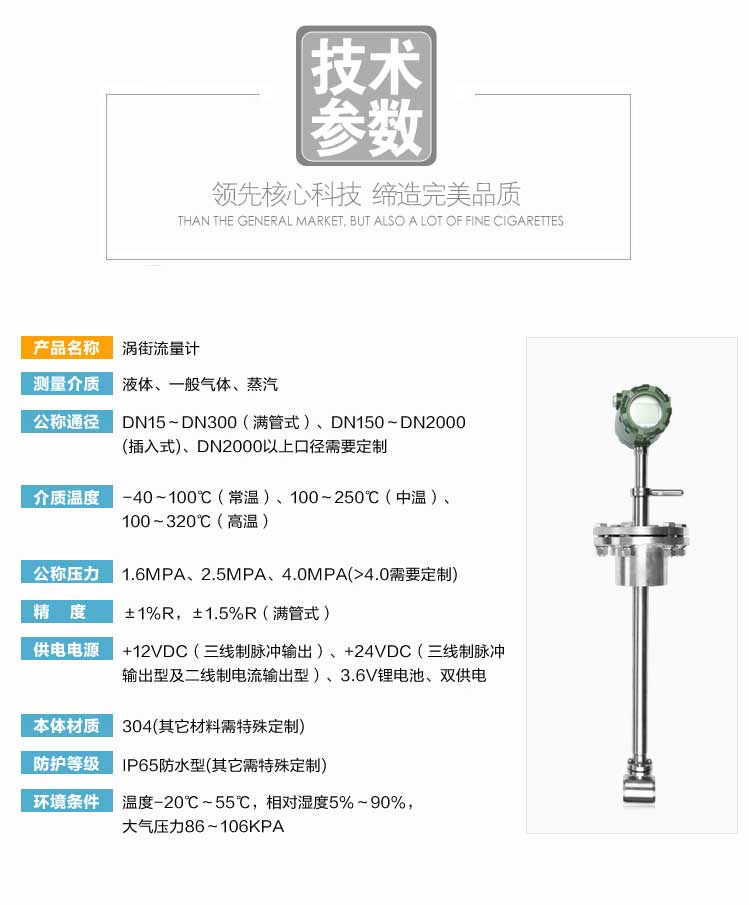

六、技術指標：
1、公稱通徑：DN300～2200插入式）；
2、公稱壓力（MPa）：1.6-4.0；
3、介質溫度（℃）：壓電式：-40-450℃（協議訂貨）；
4、本體材料：1Cr18Ni9Ti，（其它材料協議供貨）；
5、精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS；

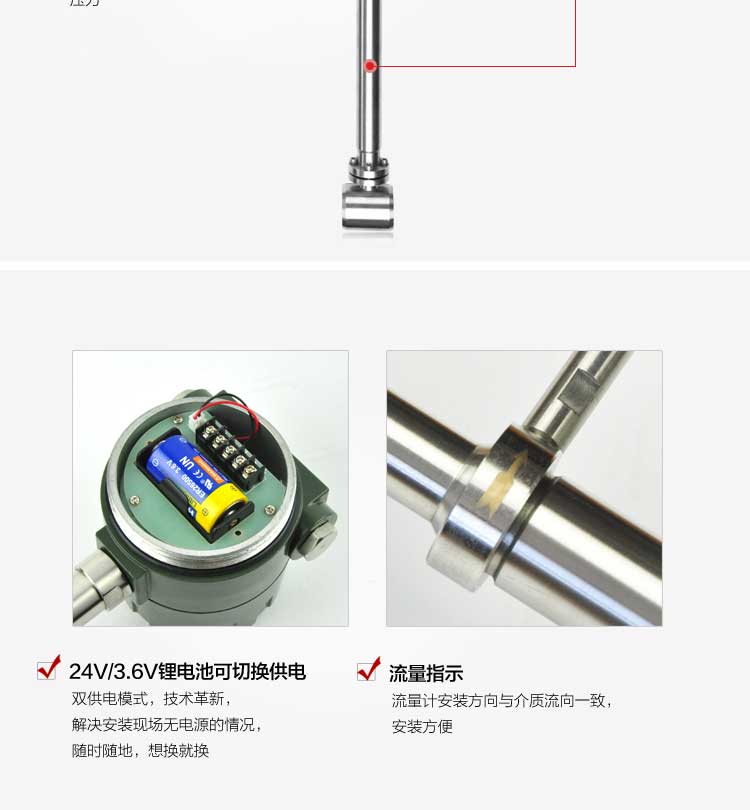

6、供電電壓：傳感器：+12V DC，+24V DC；變送器：+24V DC；電池供電型：3.6V電池；
7、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA；
8、防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5；
9、防護等級：普通型IP65；
10、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa；
11、適用介質：氣體、液體、蒸汽；
12、傳輸距離傳感器：zui長可達4km，兩線制變送器（4～20mA）：負載電阻≤750Ω。

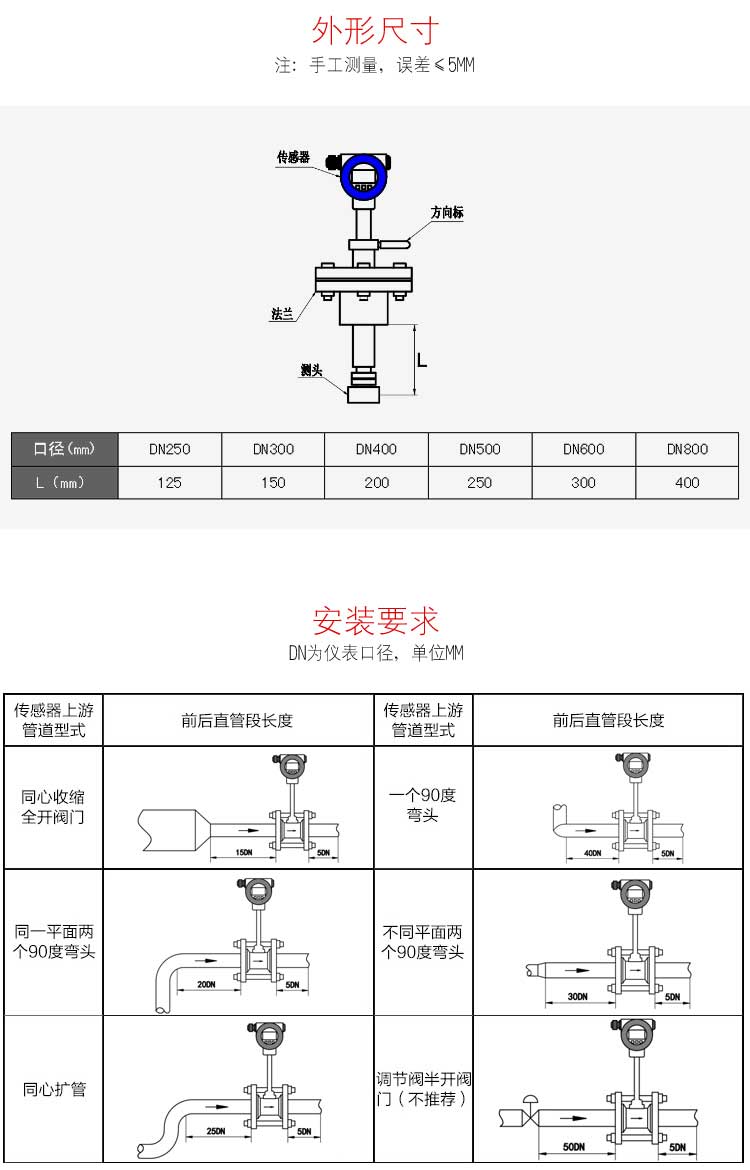

七、安裝方法：
將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥（ 根據需求配 ）、安裝短管（ф100）、渦街測量頭等組成。
八、安裝步驟：
1、在需要安裝流量計的管道正上方（水平管道有此要求），割開 一個略小于ф100的孔，去掉毛刺；
2、將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管 道垂直，焊接牢固；
3、放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；
4．保證流量計前有大于15D和后有5D的直管段（D為管道內徑）。
九、調試使用期間需要注意的問題：
1、流量計現場安裝、維護必須遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）。選型應在規定的流量范圍內，防止超速運行，以獲得理想的準確度和保證正常使用壽命。（由于試壓、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。
